# Optique

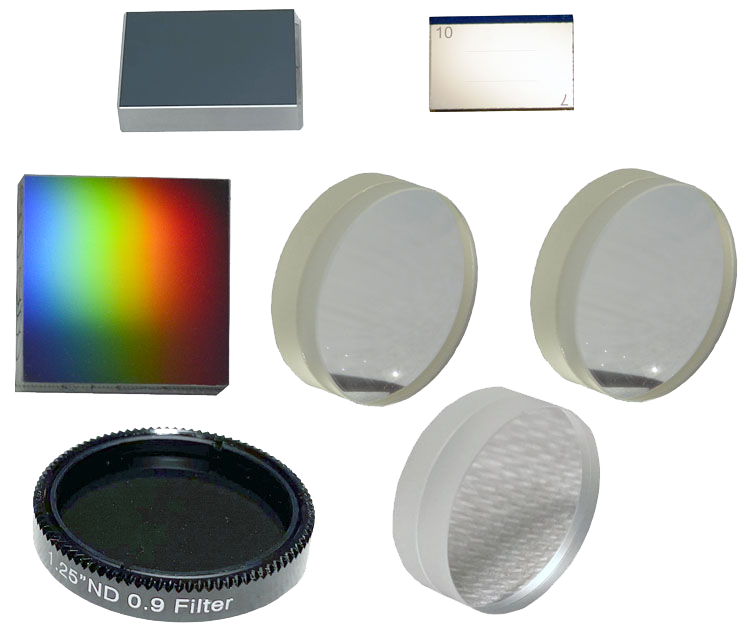

Dans cette section, nous décrivons les composants optiques nécessaires pour ce projet. Vous avez deux options pour vous procurer ces pièces : les acheter individuellement auprès de fournisseurs tels qu'Edmund Optics, Shelyak et SVBony, ou bien acquérir un kit optique complet auprès de Shelyak. Vous trouverez ci-dessous les détails de chaque option pour vous aider à choisir la solution la plus adaptée à vos besoins.

<figure><img src="/files/WeWsCgajwf2h6oIqfm1j" alt=""><figcaption></figcaption></figure>

<table data-view="cards"><thead><tr><th></th></tr></thead><tbody><tr><td><img src="/files/AlAfXVcfbFWpR0iugrfR" alt="" data-size="original"></td></tr><tr><td><img src="/files/ywHEObUY9rmxEPNcjliU" alt="" data-size="original"></td></tr><tr><td><img src="/files/QitNg6pQAER9lodanURb" alt="" data-size="original"></td></tr></tbody></table>

***

### **Purchase Individual Components**&#x20;

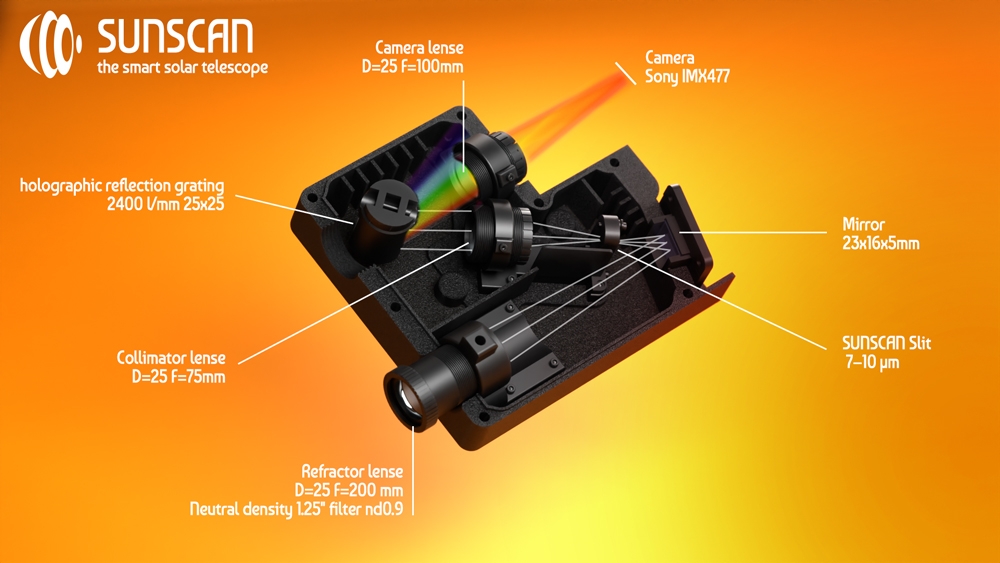

<table><thead><tr><th>Name</th><th width="273">Ref</th><th>Link</th></tr></thead><tbody><tr><td>Main refractor lense</td><td>Edmund #32-917 - D=25 F=200 </td><td><a href="https://www.edmundoptics.fr/p/25mm-dia-x-200mm-fl-mgfsub2sub-coated-achromatic-doublet-lens/2697/">https://www.edmundoptics.fr/p/25mm-dia-x-200mm-fl-mgfsub2sub-coated-achromatic-doublet-lens/2697/</a></td></tr><tr><td>Camera lense</td><td>Edmund #32-327 - D=25 F=100</td><td><a href="https://www.edmundoptics.fr/p/25mm-dia-x-100mm-fl-mgfsub2sub-coated-achromatic-doublet-lens/2288/">https://www.edmundoptics.fr/p/25mm-dia-x-100mm-fl-mgfsub2sub-coated-achromatic-doublet-lens/2288/</a></td></tr><tr><td>Collimator lense</td><td>Edmund #32-325 - D=25 F=75</td><td><a href="https://www.edmundoptics.fr/p/25mm-dia-x-75mm-fl-mgfsub2sub-coated-achromatic-doublet-lens/2287/">https://www.edmundoptics.fr/p/25mm-dia-x-75mm-fl-mgfsub2sub-coated-achromatic-doublet-lens/2287/</a></td></tr><tr><td>Mirror</td><td>Edmund #46-716 - 23x16x5mm</td><td><a href="https://www.edmundoptics.fr/p/16-x-23mm-uv-enhanced-aluminum-lambda4-mirror/7050/">https://www.edmundoptics.fr/p/16-x-23mm-uv-enhanced-aluminum-lambda4-mirror/7050/</a></td></tr><tr><td>Plane holographic reflection grating</td><td>Edmund #15-755 - 2400 l/mm - 25x25mm</td><td><a href="https://www.edmundoptics.fr/p/2400-grooves-25x25mm-200-800nm-holographic-high-performance-reflection-grating/43683/">https://www.edmundoptics.fr/p/2400-grooves-25x25mm-200-800nm-holographic-high-performance-reflection-grating/43683/</a></td></tr><tr><td>Neutral density 1.25" filter</td><td>SV139 - 1.25inch - ND 0.9</td><td><a href="https://www.svbony.com/sv139-nd-filter/#W9108B">https://www.svbony.com/sv139-nd-filter/#W9108B</a></td></tr><tr><td>Slit</td><td>Sol’Ex / SUNSCAN 2 positions 7 – 10 µm (GEN2)</td><td><a href="https://www.shelyak.com/produit/fente-solex-sunscan-2-positions-7-10-%c2%b5m-gen2/">https://www.shelyak.com/produit/fente-solex-sunscan-2-positions-7-10-%c2%b5m-gen2/</a></td></tr></tbody></table>

### **Kit optique - Shelyak**

Shelyak propose un kit qui inclut toutes les optiques nécessaires, pré-sélectionnées et prêtes à assembler. Cette option est idéale pour ceux qui souhaitent minimiser le risque d’erreur et garantir la compatibilité de tous les composants.

<https://www.shelyak.com/produit/kit-optique-pour-spectroheliographe-sunscan/>

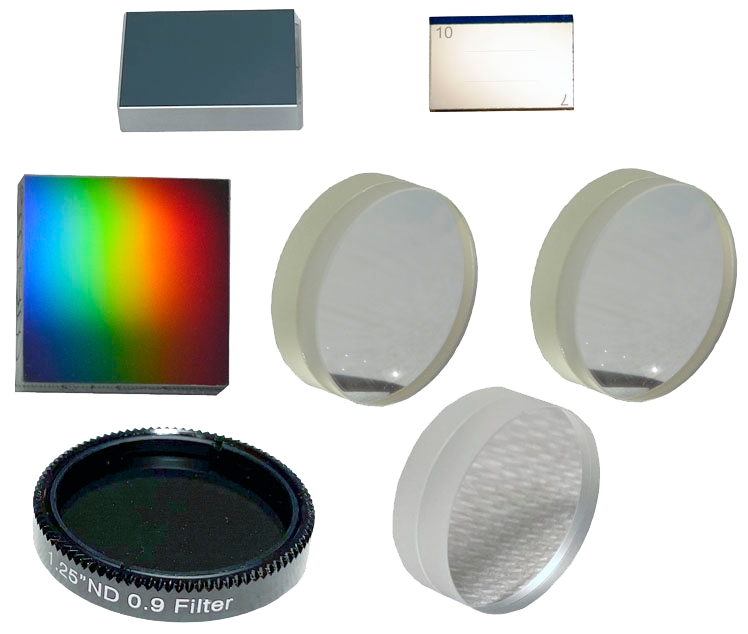

Contenu du kit Shelyak :

* Toutes les lentilles et le miroir nécessaires
* Réseau holographique pour la dispersion de la lumière
* Fente deux positions (7 et 10 microns)

<figure><img src="/files/xiRbWfqI0HegTM9jGlM3" alt="" width="374"><figcaption></figcaption></figure>

***
